1、安装注意事项

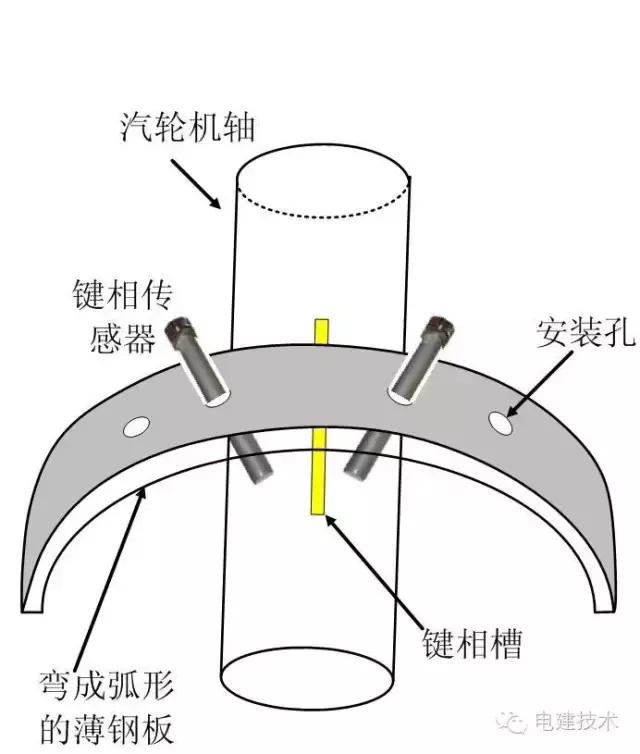

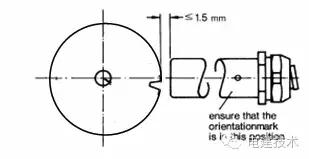

（AP1670标准要求不小于7V）。一般若采用φ5、φ8探头，则这一凹槽或凸键宽度应大于7.6mm、深度或高度应大于1.5mm（推荐采用2.5mm以上）、长度应大于10.2mm。凹槽或凸键应平行于轴中心线，其长度尽量长，以防当轴产生轴向窜动时，探头还能对着凹槽或凸键。为了避免由于轴相位移引起的探头与被测面之间的间隙变化过大，应将键相探头安装在轴的径向，而不是轴向的位置。应尽可能地将键相探头安装在机组的驱动部分上，这样即使机组的驱动部分与载荷脱离，传感器仍会有键相信号输出。当机组具有不同的转速时通常需要有多套键相传感器探头对其进行监测，从而可以为机组的各部分提供有效的键相信号。键相标记可以是凹槽，也可以是凸键。当标记是凹槽时，安装探头要对着轴的完整部分调整初始安装间隙（安装在传感器的线性中点为宜），而不是对着凹槽来调整初始安装间隙。而当标记是凸键时探头一定要对着凸起的顶部表面调整初始安装间隙（安装在传感器的线性中点为宜），不是对着轴的其它完整表面进行调整。否则当轴转动时，可能会造成凸键与探头碰撞，剪断探头。

2、键量在状态监测中的作用及意义

一、测量转速，主要是用在变频驱动的设备上；

二、设备启动时或停止时，都要过临界转速（刚性轴除外），使用键相位配合轴振动探头，可以完美的捕捉到启动/停止时的振动趋势；

三、正常使用时检测转轴的轴向扭曲，因为这种异常会导致转轴彻底报废，虽然很少发生！但是由于这种变形根本无法在普通的轴振动探头单独体现出来，这个叫相位角测量；一个键相传感器是测不出轴向扭曲的，要一组专门的传感器来测；

五、同步采样，通过键相脉冲，可以控制同步整周期采样，免去了能量泄露的问题，象手持仪器测量数据处理都要加汉宁窗什么的，这就不用了。还有其他的好处，如频率分辨率高等；

七、诊断主要用到的是各个测点振动的相对关系。

3、键相测量在状态监测中的意义

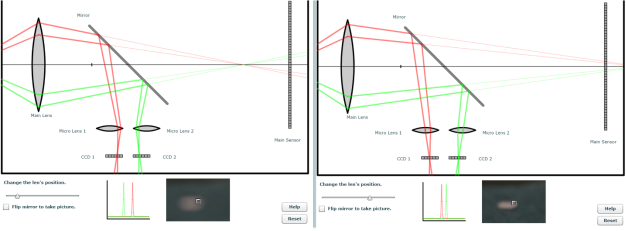

今天普及一下什么叫做PDAF（相位对焦）？

PDAF的具体实现方式又各有不同。目前手机摄像头CIS技术主要掌握在 SONY半导体、Samsung 电子、OV三家手上。

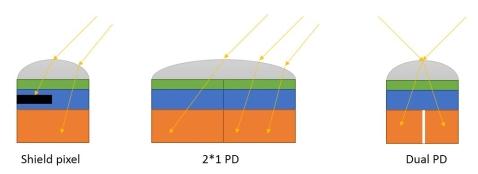

他发明的RGGB CFA仍然是小像素图像传感器的主力军。在较小像素空间中SONY、Samsung、OV三家技术速度相差不大，但实际做出来的东西有些还是相差蛮大的。关于PDAF，三家各有优缺点，叫法不一但基本都是以下三种：

shield pixel

2*1 PD

dual PD

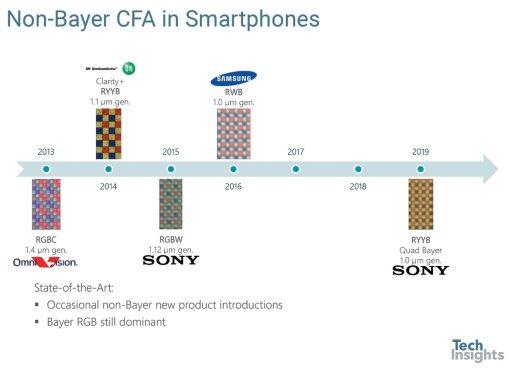

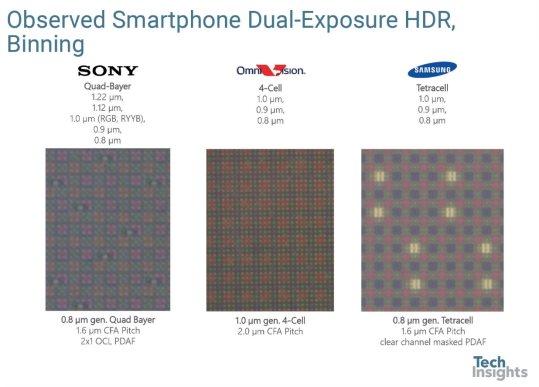

OmniVision和Sony在一段时间前推出了RGBC/RGBW CFA，三星则使用了RWB。安森美 (Aptina)在2014年推出了RYYB CFA，直到最近，我们才在其他地方看到它，当时华为在其P30/P30 Pro传感器中展示了它，该传感器由索尼制造，采用1.0 µm RYYB“Quad Bayer”像素。

1.shield pixel（OPPO R7）

SP越多，对焦越快，但信号损失越严重，目前SP密度控制在1%~3%。

2.super PD（OPPO R9S）

3.dual PD（Samsung S7）

dual PD 也有叫 2PD、全像素双核对焦，这种像素覆盖率100%，所以对焦体验最佳。

但由于将光电二极管一分为二，井口变小，FWC急剧衰减，dynamic range衰减严重，拍照 非常容易过曝。

三星凭借优秀的ISP和调试能力过曝控制的还可以，但金立M2017驾驭能力就稍弱了。

但单从对焦来说，dual PD>2*1 PD>shield pixel，这种优势尤其体现在暗环境下对焦的稳定性上，比如10lux/5lux/1lux这些极暗环境下的对焦。

不过在人眼感知范围内一味追求极致也没必要，对焦够用就行，还是要多看看画质。

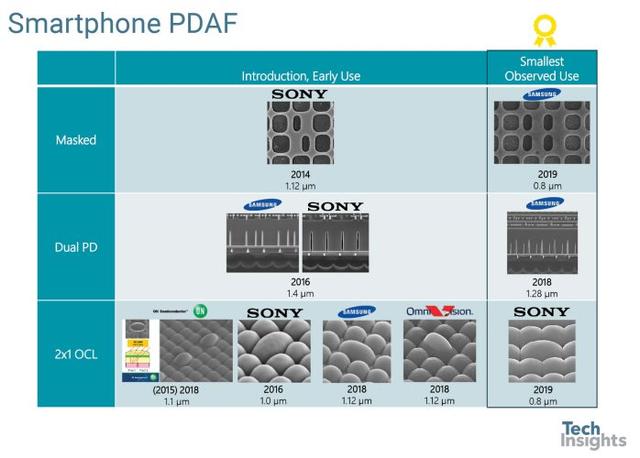

2016年，三星Galaxy团队采用了索尼和三星的1.4µm全像素双核对焦（dual PD）。TechInsights在其VLSI 2017的论文中描述了三星1.28µm 的dual PD，它是目前使用的最小的双核对焦，但是在研讨会中发现这个结论是错误的。事实上，三星已经在生产1.22 µm dual PD了。

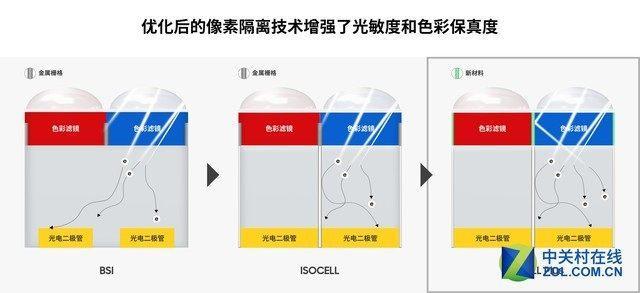

2013年，三星电子通过引入ISOCELL技术改善了这一问题。该技术通过在相邻像素之间形成物理屏障，减少颜色串扰并增大full-well capacity-满阵容量。比起传统的背照式（BSI）图像传感器设计，ISOCELL技术可以让每个像素吸收并存储更多的光量，从而获得更卓越的图像品质。

不过此前的ISOCESS技术是通过在每个像素色彩滤镜之间增加物理屏障以减少颜色串扰并且让每个像素能够比传统的背照式图像传感器接收到更多的光线，获得更好的图像品质。而在今天发布的ISOCELL Plus技术中，三星凭借进一步优化的像素结构将像素隔离技术又重新做了全新的升级。现有的像素结构中，通常在光电二极管上形成金属板，以减少像素之间的干扰，但由于金属往往会反射或吸收入射光，也导致了光损耗现象的发生。而这一次，三星将金属隔光板替换为服饰公司开发的新材料，进一步降低了光损耗和光反射。

三星称，新的ISOCELL Plus技术将会带来跟高的色彩还原度和15%的灵敏度。也就意味着使用这一技术能够使图像传感器在不损失性能的同时将单位像素降到0.8μm甚至更小。借助这一技术，三星能够制造超过2000万像素的小尺寸相机传感器。
