栾老师 卡车维修第一站 2022-01-21 15:30
内容来源：卡车维学院
分享内容：混版博世EDC17cv44电路图讲解
编 辑 :卡车维学院
文 章 : 1325字 | 9分钟阅读

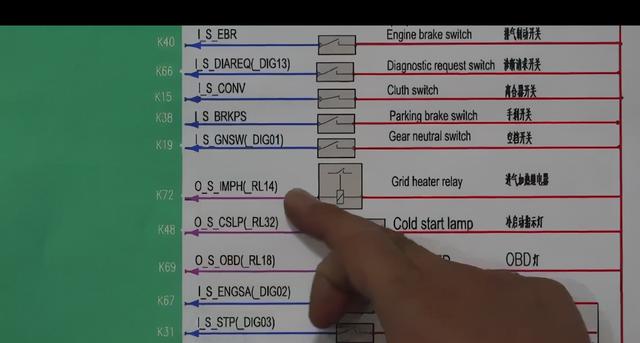

K88脚输出V3电源部分
01

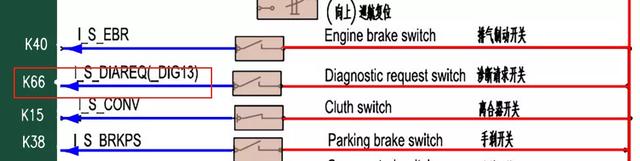

诊断请求开关
k66号脚控制处有一个诊断请求开关。主要提取系统内的闪码。
故障指示灯位于K65号脚位置，当打开钥匙门时，故障指灯会进行状态自检。
未启动发动机时，灯会一直常亮。启动发动机几秒后灯会自动熄灭，说明系统内没有问题。若长时间一直亮，就说明系统有故障。
故障码出现的过程及如何读取
首先柴油诊断开关每按一下只报一个故障码。
天然气通过油门踏板读故障码，连贯性一次性将车辆所有故障码报完，读码时注意天然气读错一个码的话，后面的全都会错。
关于车辆故障码主要分为三类：
p码:通过诊断仪读出来的故障码，一定要查P码表。
闪码：通过诊断开关读取的故障码，一定要查闪码表。
SPN-FMI：通过仪表读取故障码，也称底盘码，其中故障内容均显示出来。

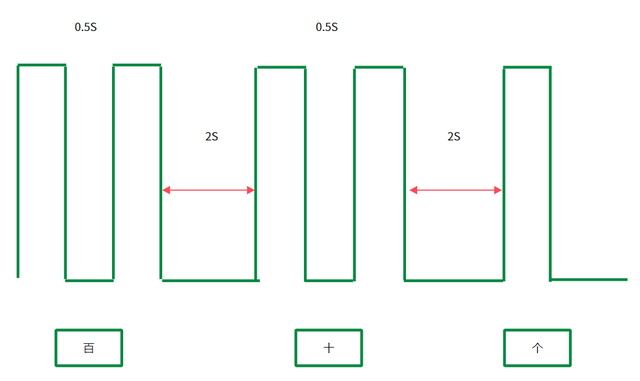

如上图：
口朝下代表灯亮；
口朝上代表灯灭；
同位间隔时间0.5S；
秒分位时间隔时间2S；
报码的顺序是先百位、十位，个位。
如何读？
故障百位时、灯亮两下，百位读数为2；
十位2秒后，闪亮了两下也是2；
个位2S后亮一下读数就为1；
上图所示读出此闪码来就是221。
02
离合器开关
离合器主要作用：
启动的备用控制、巡航控制、PTO控制；
目前国六原地再生功能也要用到离合器控制。
上述几个控制除启动要求低电位外，其他全要求高电位，
低电位相当于离合器分离，高电位相当离合器集合。
03

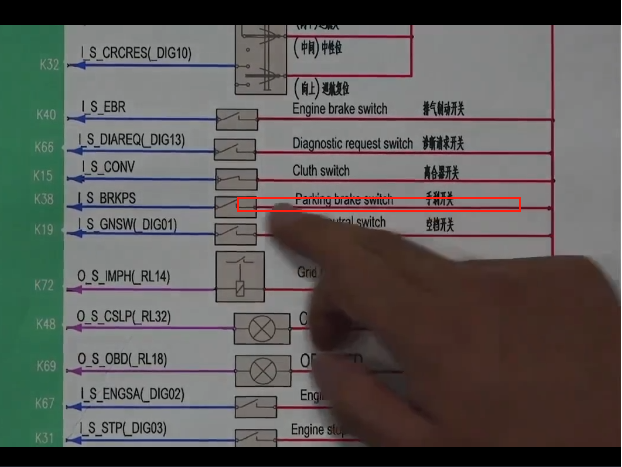

手刹开关
手刹开关信号主要作用：通知电脑现在处于驻车制动状态，同时点亮仪表，显示为手刹驻车制动状态。但要注意的是不代表脚刹车。
04
空挡开关
空档开关主要作用：是识别档位，但在巡航、PTU、原点再生时都会使用到空挡信号。
05

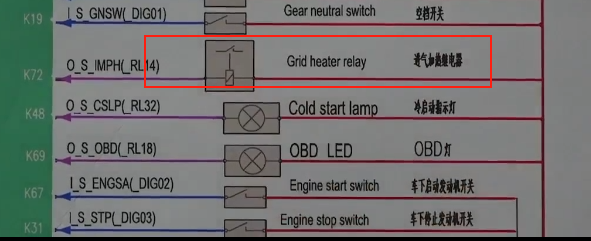

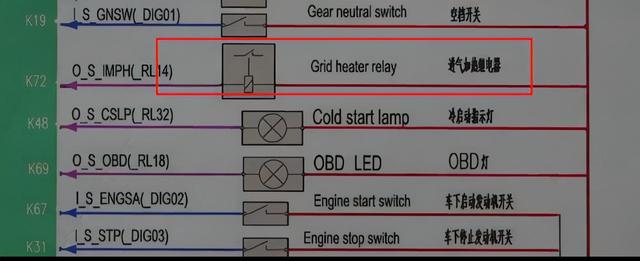

进气加热继电器
1、进气加热继电器主要采集信号是进气温度
在北方天冷时，进气温度低于零度以下，有些车不好着车，可以激活进气预热，通过A区进气压力温度传感器把信号告诉给电脑。
进气预热也是控制打铁的，继电器拔开，开路电压72号角输出也是3.5伏。
通过内部MAP(电脑版程序）调取内部写入程序限制需要的加热值。电脑根据温度低限值来设定加热时间长短。
比如此时零度以下需加热，检测到温度也在-5度左右，电脑控制72号角输出一个搭铁，继电器就会闭合，电瓶到进气加热供电导通，电流最大6A左右，工作时间最大一分钟。
加热过程中，点亮48号角处控制的冷启动指示灯，提示驾驶人员目前处于进气预热。

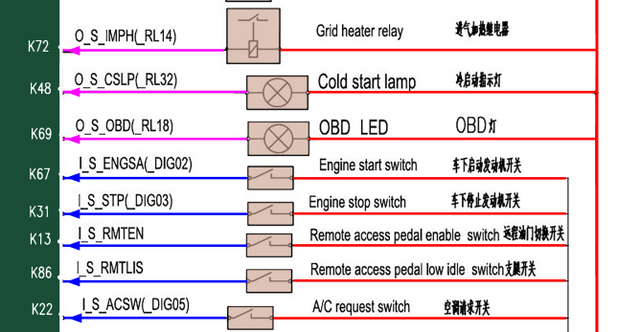

2、冷启动指示灯的检测
若在进气预热未完成情况下，强制打启动，进气预热会自动退出，把所有电流推给启动机。
进气预热也是控制打铁的，继电器拔开，开路电压72号角输出也是3.5伏。
往下k48、69、67、31、13、86、22脚这些24伏低端控制继电器，开路电压都是3.5伏，此博世电路图中控打铁的24伏执行器，开路电压均为3.5伏。
好了以上就是开关信号的作用及原理。
汇川变频故障代码参数表
参数代码
参数内容
F9-14
倒数第三次故障记录
F9-15
倒数第二次故障记录
F9-16
最近一次故障记录
F9-17
最近一次故障频率
F9-18
最近一次故障电流
F9-19
最近一次故障电压
故障代码
故障内容
故障细节
Err01
逆变单元保护
逆变模块异常
Err02
加速过电流
Err03
减速过电流
Err04
恒速过电流
Err05
加速过电压
Err06
减速过电压
Err07
恒速过电压
Err08
控制电源故障
输入电压不在规定范围内
Err09
欠压故障
母线电压偏低
Err10
变频器过载
Err11
电机过载
Err12
输入缺相
Err13
输出缺相
Err14
模块过热
变频器过热
Err15
外部设备故障
多功能端子DI动作
Err16
通讯故障
通讯卡、通讯线松
Err17
接触器故障
内部接触器不正常
Err18
电流检测故障
Err19
电机调谐故障
Err20
码盘故障
Err21
EEPROM读写故障
Err22
变频器硬件故障
过压、过流内部故障
Err23
对地短路故障
电机短路、输出短路。
Err26
累计运行时间到达故障
Err27
用户自定义故障1
Err28
用户自定义故障2
Err29
累计上电时间到达故障
Err30
掉载故障
电机丢失
Err31
运行时PID反馈丢失故障
Err40
逐波限流故障
跟电流大有一定关系
Err41
运行时切换电机故障
Err42
速度偏差过大故障
检测实际和给定转速偏差太大
Err43
电机过速度故障
Err45
电机过温故障
Err51
初始位置角辨识故障
电机丢失
Err61
制动单元过载
制动电阻值太小
Err62
制动单元直通
制动模块异常
A64
反电动势异常故障
检查反动势设置值
A65
压力传感器2预警
Err66
压力传感器2过压力
Err67
温度传感器2过温
A68
温度传感器2预警
A70
供气压力预警
Err71
供气过压力预警
Err72
机头过温故障
A73
机头温度预警
Err74
压力传感器断线
Err75
温度传感器断线
A76
空滤保养预警
A77
油滤保养预警
A78
油气分离保养预警
A79
电机润滑脂保养预警
A80
润滑油保养预警
Err82
精分堵塞预警
Err83
分离器堵塞故障
Err84
油滤堵塞故障
Err85
空滤堵塞故障
Err86
PTC过温故障
外部接入保护端子或断开
Err81
PTC2过温故障
外部接入保护端子或断开
A87
运行时间预警
Err88
空滤保养停机
Err89
油滤保养停机
Err90
油气分离保养停机
Err91
电机润滑脂保养停机
Err92
润滑油保养停机
Err93
压力预警过久停机
Err94
温度预警过久停机
